RF - signaaligeneraattori vaihekohina­sovelluksiin

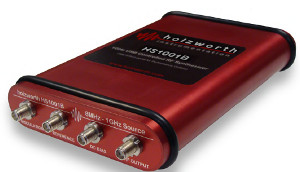

tuotekuva

Holzworth valmistaa 1-, 4- ja 8-kanavaisia RF-signaaligeraattoreita, jotka on suunniteltu erityisesti vaihekohinamittaussovelluksiin. Taajuusresoluutio on 1 mHz, monikanavaisissa versioissa kanavien välinen vaihe-ero on säädettävissä 0,1 asteen resoluutiolla. Kaikki laitteet liitetään PC:n USB-porttiin.

Signaaligeneraattorien lisäksi Holzworth:in tuotteisiin lukeutuu myös FFT-analysaattori sekä komponentteja, joiden avulla voidaan helposti rakentaa vaihekohinamittausjärjestelmä.

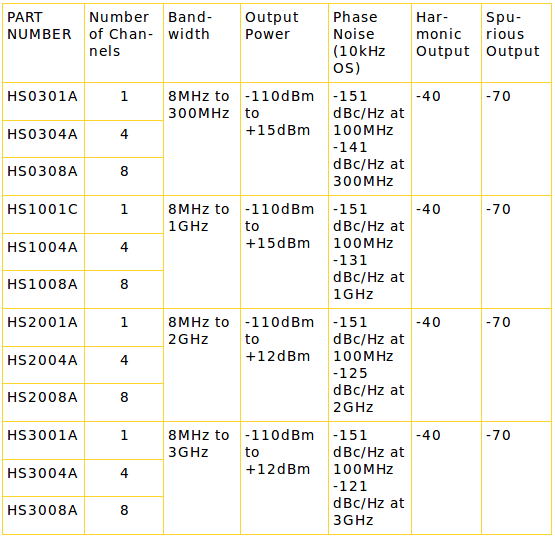

PART NUMBER Number of Chan­nels Band­width Output Power Phase Noise (10kHz OS) Har­monic Output Spu­rious Output
HS0301A 1 8MHz to 300MHz -110dBm to +15dBm -151 dBc/Hz at 100MHz
-141 dBc/Hz at 300MHz
-40 -70
HS0304A 4
HS0308A 8
HS1001C 1 8MHz to 1GHz -110dBm to +15dBm -151 dBc/Hz at 100MHz
-131 dBc/Hz at 1GHz
-40 -70
HS1004A 4
HS1008A 8
HS2001A 1 8MHz to 2GHz -110dBm to +12dBm -151 dBc/Hz at 100MHz
-125 dBc/Hz at 2GHz
-40 -70
HS2004A 4
HS2008A 8
HS3001A 1 8MHz to 3GHz -110dBm to +12dBm -151 dBc/Hz at 100MHz
-121 dBc/Hz at 3GHz
-40 -70
HS3004A 4
HS3008A 8

Yhteistä näille kaikille on erittäin hyvä vaihekohinaspesifikaatio.

HA2100A on USB-porttiin liitettävä FFT-/vaihekohina-analysaattori, jolla päästään -175 dBc/Hz tasoisiin mittauksiin. FFT analyysissä taajuusalue on DC … 100 kHz.

Komponentit:

HX2400 vahvistin 8 MHz … 4 GHz, -172 dBc/Hz
HX4210 taajuusjakaja 100 MHz / 10 MHz, -170 dBc/Hz
HX4110 taajuuskertoja 10 MHz / 100 MHz, -174 dBc/Hz
HX3100 vaiheilmaisin 8 MHz … 1.024 GHz, -175 dBc/Hz
HX3400 vaiheilmaisin 8 … 4.100 GHz, -175 dBc/Hz
HX3200 splitter 8 MHz … 1 GHz, -175 dBc/Hz
HX3300 splitter 8 MHz … 4 GHz, -175 dBc/Hz

Lisätiedot: Synthesizer-selector esite.
